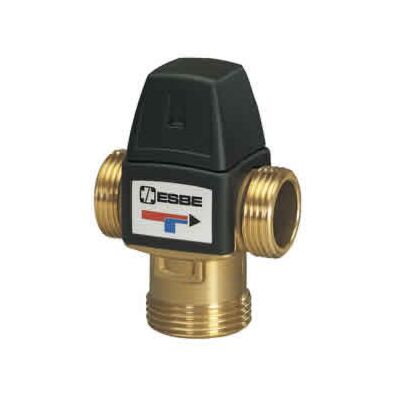

ESBE Vanne thermostatique VTA322 35-60°C filetage exterieur  1"

Les vannes thermostatiques des séries VTA320 et VTA520 offrent une capacité de débit élevée et sont bien adaptées aux applications universelles en régulation de l'eau chaude sanitaire, avec ou sans boucle ECS (boucle d'eau chaude sanitaire), et aux petits circuits de chauffage par le sol.

Utilisation de la vanne thermostatique

Les séries VAT320/VTA520 sont le meilleur choix pour les circuits d'eau chaude sanitaire nécessitant un dispositif anti-brûlures*, même si d'autres appareils de contrôle de température ont été installés au niveau des robinets. Les vannes de ces séries sont également bien adaptées aux installations d'eau chaude sanitaire équipées de boucle ECS (boucle d'eau chaude sanitaire). Les séries VTA320/VTA520 sont bien adaptées aux applications de chauffage au sol, à condition que la plage de température et les conditions de débit soient respectées.

*Le dispositif anti-brûlures signifie qu'en cas de défaut du circuit d'eau froide, le circuit d'eau chaude se coupe automatiquement.

Fonctionnement

Ecoulement asymétrique. Dispositif anti-brûlures.

Versions

Cette gamme de produits inclus un large choix de vannes livrées avec des kits d'adaptateurs qui se composent, pour chacun d'entre eux, de trois adaptateurs à raccord et de deux clapets anti-retour qui facilitent leur installation et leur entretien. Fournie avec réglage sous capot, sauf indication contraire.

Caractéristiques Techniques de la VTA322

Classe de pression : PN 10
Pression de service : 1.0 MPa (10 bars)
Pression différentielle : Mélange, maxi 0.3 MPa (3 bars)
Température du fluide utilisé : VTA320, VTA520 maxi 95°C
Stabilité de température : VTA320, 2°C (valable pour une pression inchangée de l'eau chaude/ froide, débit minimum 4l/minute. Différence de température minimum entre l'arrivée d'eau chaude et de l'eau de mélange à la sortie : 10°C).
Filetage intérieur : EN 10226-1
Filetage extérieur : ISO 228/1
Raccord à compression : EN 1254-2
Matériau : boitier de vanne et autres pièces métalliques en contact avec du liquide, laiton DZR CW602N, résistant à la dézincification.
PED 97/23/EC, article 3.3
Equipement sous pression en conformité avec PED 97/23/EC, article 3.3 (règle de l'art en vigueur).
