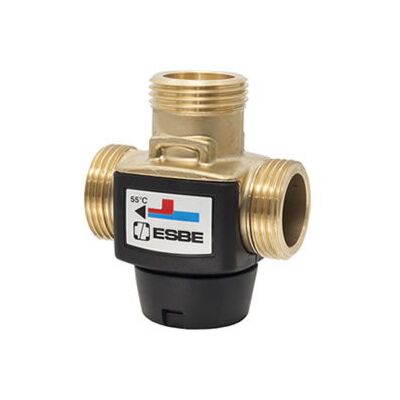

ESBE Vanne de charge 3 voies thermique filetage extérieur VTC312

La vanne thermique de la série VTC300 est utilisée pour protéger les chaudières jusqu'à 30kW contre des températures de retour trop basses. Les vannes VTC300 sont également très performantes pour charger les ballons de stockage.

Utilisation de la série VTC300

La série VTC300 est une vanne thermique à 3 voies conçue pour protéger la chaudière contre des températures de retour trop basses. Le maintien d'une température de retour élevée et stable contribue à une plus grande performance de la chaudière, à réduire la formation de goudron et à augmenter la durée de vie de la chaudière. La vanne VTC300 est utilisée dans des applications de chauffage jusqu'à 30kW où des chaudières à combustibles solides sont utilisées pour alimenter les réservoirs de stockage. La vanne est installée soit dans le conduit de retour à la chaudière (45°C - 55°C - 60°C - 70°C ou 80°C), soit dans le conduit d'alimentation du réservoir de stockage (70°Cou 80°C). La première alternative est recommandée puisqu'elle permet une disposition plus simple des canalisations pour l'expansion (voir exemples d'installation).

Fonctionnement de la série VTC300

La régulation s'effectue sur deux ports, ce qui facilite l'installation et ne requiert aucune vanne de réglage dans le conduit de dérivation. Le fonctionnement de la vanne est indépendant de sa position d'installation. La vanne intègre un thermostat qui commence à ouvrir la connexion A à 45°C, 55°C, 60°C, 70°C ou 80°C et ouvre entièrement la connexion lorsque la température atteint 10°C de plus.

Caractéristiques Techniques de la vanne

• Classe de pression : PN 6
• Température de fluide : maxi 100°C, mini 0°C
• Pression différentielle maxi : mélange 100 kPa (1.0 bar), répartition 30 kPa (0.3 bar)
• Taux de fuite A - AB : étanche
• Taux de fuite B - AB: maxi 3 % du Kvs
• Plage de réglage Kv/Kvmini : 100
• Connexions : filetage intérieur ISO 7/1, filetage extérieur ISO 228/1
• Matériau : boitier de vanne et autres pièces métalliques en contact avec du liquide, laiton DZR, CW 602W, résistant à la dézinification
• PED 97/23/EC article 3.3
• Equipement sous pression en conformité avec PED 97/23/EC, article 3.3 (règle de l'art en vigueur).

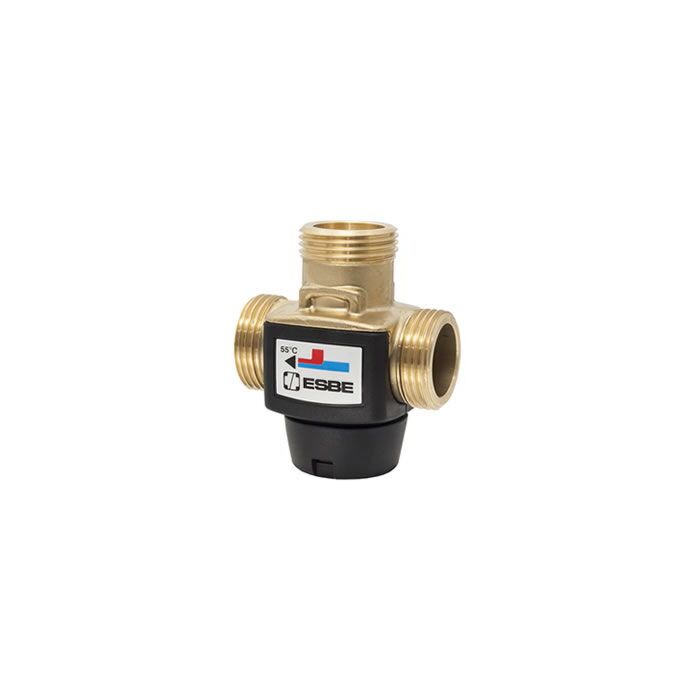

Vanne de charge série VTC312 filetage extérieur

• Article 5100 17 00 Référence VTC312
• DN 20
• Kvs 3.2 (Valeur Kvs en m3/h pour une chute de pression de 1 bar)
• Connexion G 1"
• Température d'ouverture 60°C
• Poids 0.51kg
