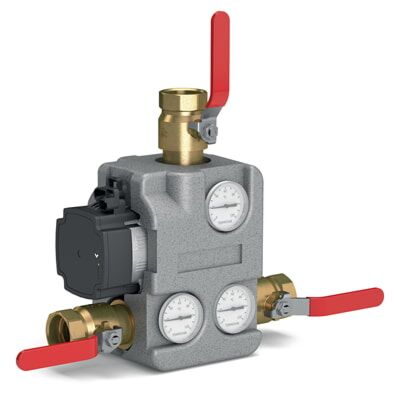

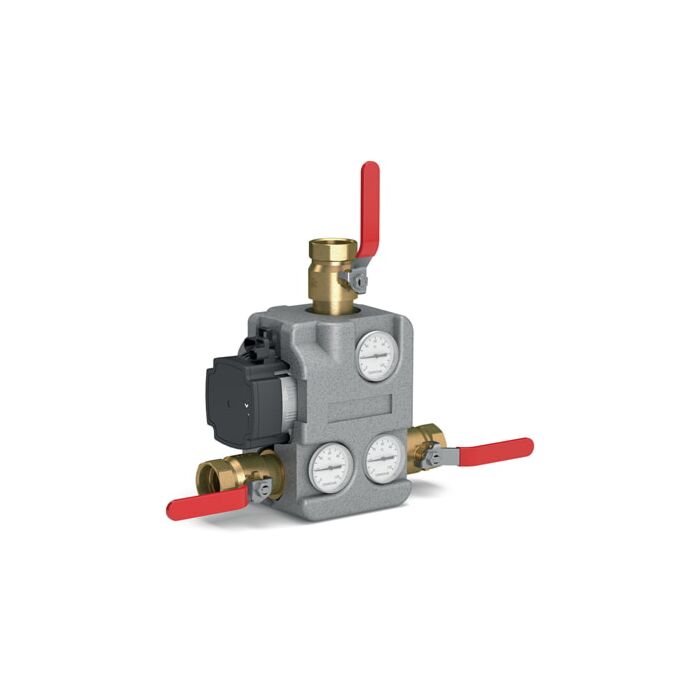

TERMOVAR 100 DN32 61°C GRUNDFOS UPM3 70

Caractéristiques

Un ensemble de chargement compact prêt à l'emploi qui assure une installation sans problème et rapide des chaudières à combustibles solides et des systèmes de stockage thermique. L'unité de chargement fait monter rapidement la température de la chaudière, et le chargement démarre automatiquement dès que la température de fonctionnement est atteinte, améliorant ainsi l'efficacité de la chaudière et prolongeant sa durée de vie. Au début du chargement, la stratification rapide de la température du réservoir de stockage permet d'obtenir très rapidement de l'énergie thermique après le début de la combustion. La fonction d'arrêt automatique ferme la ligne de dérivation lorsque le chargement est presque complet, assurant ainsi que le réservoir de stockage est complètement chargé. Une vanne de circulation libre permet une circulation libre lorsque la pompe s'arrête pour la récupération de la chaleur résiduelle de la chaudière à la fin de la combustion. La température de retour de la chaudière peut être ajustée en échangeant les thermostats. Un boîtier isolé offre une protection thermique et économise de l'énergie. Le thermostat des gaz de combustion contrôle la pompe, optimise le fonctionnement de l'unité de chargement et protège la chaudière contre des changements de température élevés néfastes (uniquement standard sur certains modèles). L'unité de chargement est facile à entretenir, toutes les pièces d'usure sont facilement remplaçables sans avoir besoin de vider le système.

Propriétés

Pompe de chargement : Grundfos UPM3 AUTO L -70 (230 VCA 50/60 Hz 2-33 W)

Puissance maximale de la chaudière : 100 kW (débit maximal ~2500 l/h)

Température de fonctionnement maximale : 110 °C

Pression de fonctionnement maximale : 0,6 MPa (6 bar)

Température d'ouverture :61 °C

Taille du filetage : Rp 32

Matériau : Laiton Régulation de la circulation de dérivation et fonction d'arrêt Vanne de circulation libre

Dimensions (largeur x hauteur x profondeur) : 190 x 200 x 125 mm

Poids : 3,2 kg

Contenu de la livraison :

Corps de l'unité de chargement Laiton

3 thermomètres 0–120 °C

Température de chargement, température de retour de la chaudière et température de la partie inférieure du réservoir de stockage

3 vannes à boisseau sphérique avec poignée de fermeture

Thermostat de chargement température d'ouverture 61

Régulation de la circulation de dérivation et vanne d'arrêt Fonctionnement automatique actionné par le thermostat de chargement Vanne de circulation libre

Fonctionnement automatique

Pompe de chargement Grundfos UPM3 AUTOL -70

Isolation thermique formulée de manière moderne Matériau EPS.
