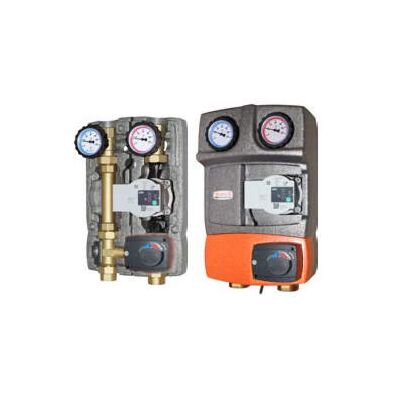

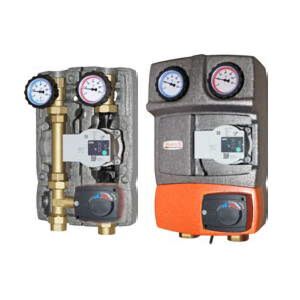

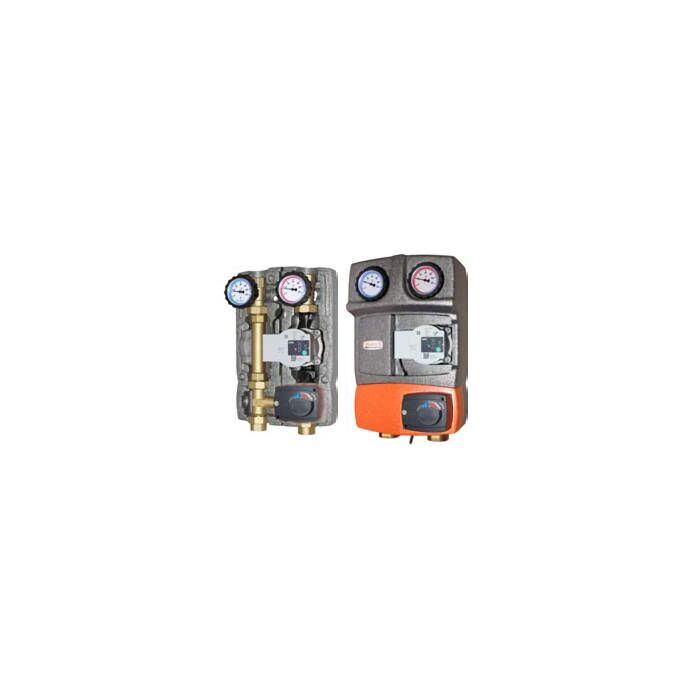

BRV Module hydraulique Modvlvs départ chauffage M2MIX3 PARA M21 Yonos para RS 25/6

Modèle avec circulateur Yonos para RS 25/6 classe A et servomoteur pré-monté.

Servomoteur M21 : Servomoteur pour vanne mélangeuse, à 3 points bidirectionnel, réversible

avec régulation sur 90°. 230V, 2 min., couple de rotation 5 Nm. IP 42

DEPART

Connexion R1".

Vanne mélangeuse à 3 voies.

Circulateur avec presse-câble (pour les modèles qui le prévoient).

Vanne d’arrêt avec bride DN20 avec volant de commande porte-thermomètre (anneau rouge; 0°C-120°C).

RETOUR

Vanne d’arrêt avec bride DN20 avec clapet anti-retour intégré 20 mbar (le clapet anti-retour

peut être exclu en tournant le volant de 45°) avec volant de commande porte-thermomètre (anneau bleu; 0°C-120°C).

Raccord en T pour la vanne mélangeuse.

Connexion R1".

Caractéristiques techniques du module hydraulique

Entraxe 125 mm. Coque isolante en EPP (Encombrement 250x380x190).

PN 10. Température maxima 110°C.

Thermomètre pour indications sur la température de départ et de retour

Circuit départ et retour verrouillable

Remplacement de la pompe possible même lorsque l´installation est remplie

Le circuit départ et retour peut être changé (à la livraison: départ à droite)

Pression de service max.: 10bar

Température de service max.: 110° C

Plage de mesure thermomètre: 20° C à 120° C

Diamètre nominal: DN 25
Valeur kVs: 6,0

Réversibilité des modules hydrauliques M2MIX3

Tous les modules hydrauliques M2MIX3 sont réversibles pour inverser la voie de départ de droite (exécution la plus demandée) à gauche. Voir illustration ci-dessous et fiche technique jointe.
